Referência Técnica

Unidades de transferência de esferas para serviço pesado – Precisão máxima

Materiais dos componentes e resistência à corrosão

Carga e Estabilidade

Temperatura operacional

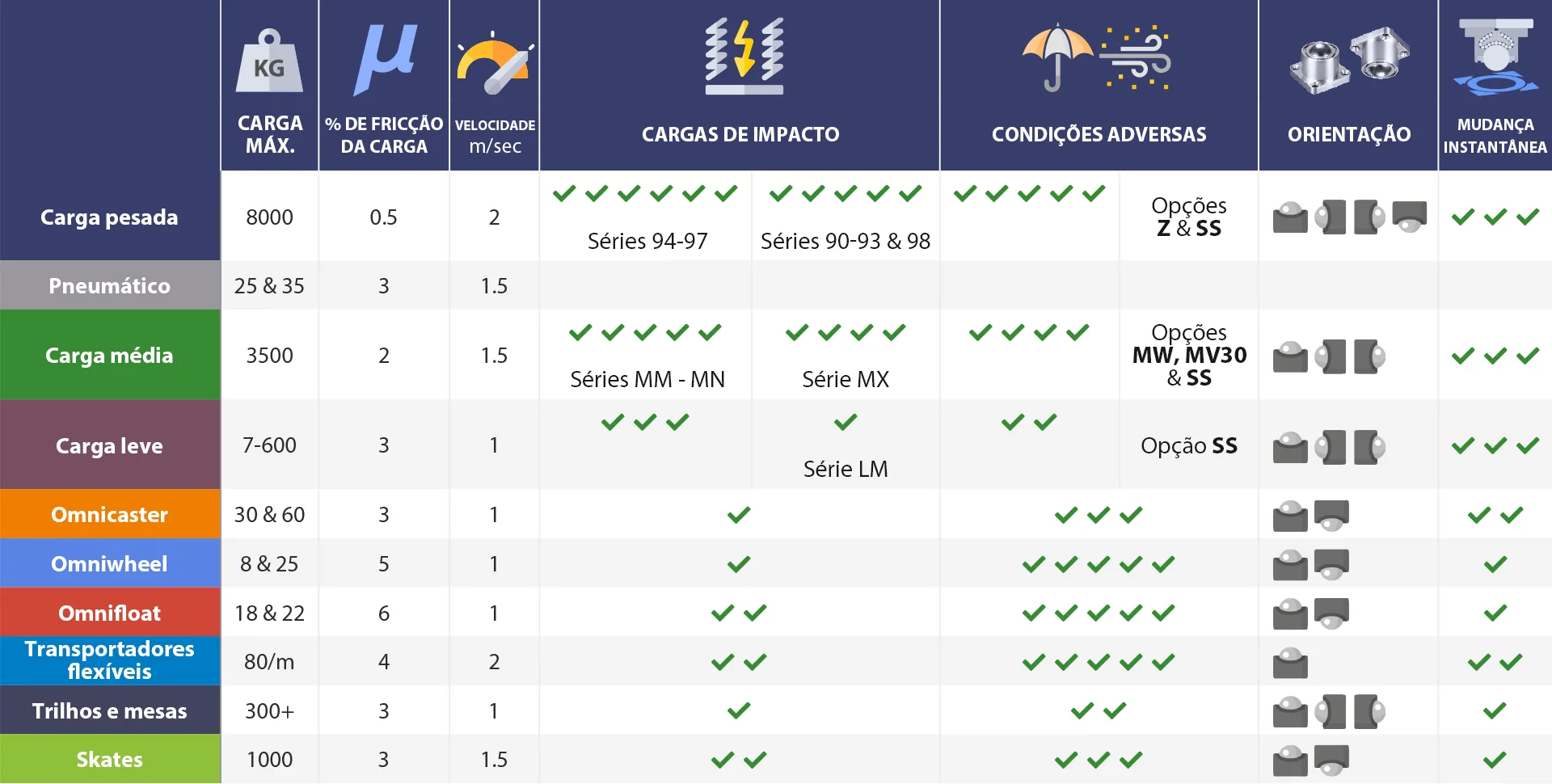

Avalie esses aspectos ao escolher sua solução:

Transferidores de esferas da série 9000 para serviço pesado da Omnitrack – Em produção contínua desde 1954. Restaure o desempenho em questão de minutos usando os kits de manutenção S1 e S2, que oferecem dois níveis de componentes e instruções completas. Serviço de recondicionamento de fábrica para unidades personalizadas e com mola, pois elas podem exigir ferramentas específicas para uma desmontagem segura. Para fazer o pedido, informe o número original da peça, qualquer marca de identificação e o kit de manutenção necessário, por exemplo, S1-9241. Em caso de dúvida, entre em contato e nós o manteremos rolando!

Diagrama de unidades de transferência de esferas - Referência técnica

O limite de carga não é afetado em nenhuma orientação

Baixo atrito
1 : 0,005

Alta resistência a impacto

Temperatura
-50/260ºC

Velocidade
2m/sec

Canais de drenagem / resíduosSomente séries 9000

Pode ser reparado pelo usuárioSomente séries 9000

Construção usinada com precisão

Canais de resíduos e drenagem
Todas as unidades (esfera principal) > 15,8 mm

Acabamento preto eletroforético antióxido
> 330 horas Resistência a sal ISO

Unidades de aço inox
Acabamento natural

Aço inox AISI 304
Aço inox AISI 302
Aço inox AISI 440
Acabamento ‘Antioxidante’ AISI 1050
Aço de carbono AISI 1070
Aço de carbono AISI 52100

Especifique unidades com mola quando houver cargas com impacto e condições de pista irregulares.

Assegure-se de que haja capacidade de carga suficiente:

Compensar a temperatura e o ambiente operacional reduzindo a capacidade de carga declarada.

Gráfico

Totalmente em aço inox

Condições adversas

Esferas de aço inox, outros materiais como padrão

Materiais padrões

Gráfico

Orientação
Em que posição a sua aplicação exige que as unidades funcionem? Esfera de carga para cima, para baixo ou ode lado? As unidades da linha Heavy Duty operam com carga máxima em todas as orientações.
Pista e contato
Qual é a condição, a dureza e o acabamento da superfície dos itens que as unidades estarão suportando? Superfícies irregulares, deformáveis e delicadas precisam de atenção especial.
Carga e impacto
As classificações de carga dinâmica e estática são idênticas. Quando as cargas são distribuídas de forma desigual, ou há possibilidade de alto impacto, as unidades com mola são ideais.
Velocidade
A velocidade máxima de transporte é limitada; a frequência e a duração também podem exigir consideração. As classificações de velocidade dinâmica e estática são idênticas.
Pista e contato
O menor coeficiente de atrito e os mais altos níveis de precisão de movimento são fornecidos pela linha de unidades para serviços pesados (páginas 4 a 9). Algumas aplicações permitirão que seja feita uma concessão de projeto.
Carga e impacto
Considere a estabilidade do item transportado. Garanta pontos de contato suficientes (inclinação) para suportar a massa de forma consistente. A provisão para controle e frenagem da massa não deve ser negligenciada.
Ambiente
Considere as opções de materiais para melhorar a resistência a condições adversas do ambiente. Condições de sujeira ou poeira? Áreas úmidas e contaminadas? Agressão ou contaminação química? Permeabilidade magnética e campos radioativos?
Lubrificação e assistência
Os produtos Omnitrack são lubrificados para toda a vida útil. Para aumentar ainda mais a vida útil, as unidades de transferência de esferas para serviços pesados e as linhas Omnifloat oferecem kits de manutenção adicionais ao usuário. Consulte a página 7 para obter informações sobre as unidades esféricas para serviços pesados e a página 20 para os rolamentos de manuseio de vidro Omnifloat.

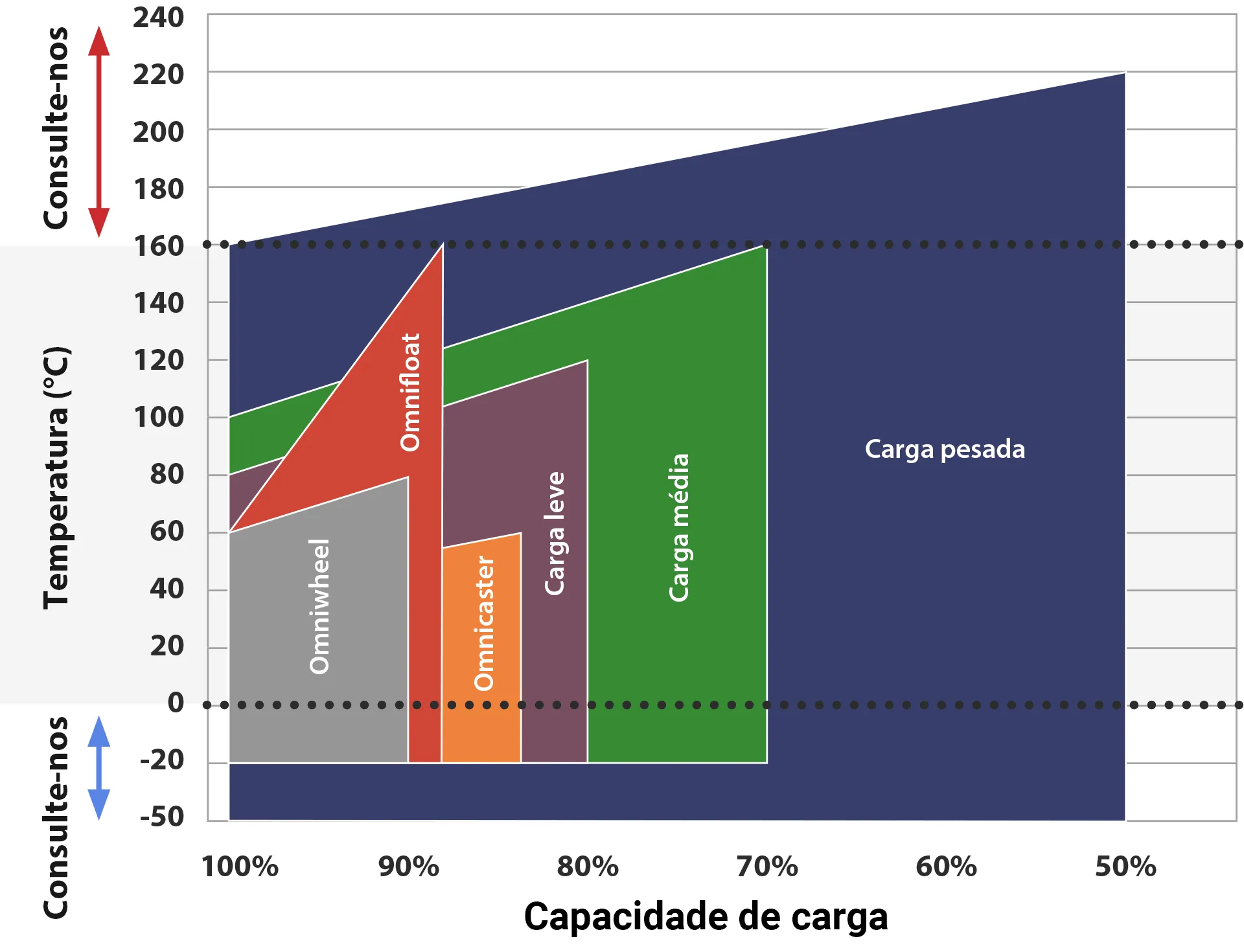

Temperatura
A temperatura ambiente e as faixas de temperatura mín/máx devem ser avaliadas. Os componentes de aço inox resistem melhor a temperaturas maisextremas do que os materiais padrões (página 29).
