Série MN – Unidade de transferência de esferas com mola alojada
Alternar unidades de medida:
| Peça | Suporte de carga (lb)Suporte de carga (kg) | Deformação | Carga Na Deformação Máx lbCarga Na Deformação Máx kg | Esfera Ø ″Esfera Ø mm | A | B | C | D | E |  Arquivos |
|---|---|---|---|---|---|---|---|---|---|---|
| MN12 | 88 40 | 0.059 1.5 | 198 90 | 1/2" 12.7 | 0.941 23.9 | 1.181 30 | 0.965 24.5 | 1.122 28.5 | 0.413 10.5 | |
| MN16 | 132 60 | 0.059 1.5 | 243 110 | 5/8" 15.8 | 1.177 29.9 | 1.417 36 | 1.201 30.5 | 1.358 34.5 | 0.413 10.5 | |
| MN25 | 221 100 | 0.059 1.5 | 386 175 | 1" 25.4 | 1.567 39.8 | 1.890 48 | 1.594 40.5 | 1.831 46.5 | 0.413 10.5 | |
| MN30 | 739 335 | 0.059 1.5 | 1290 585 | 1 3/16" 30 | 1.965 49.9 | 2.362 60 | 1.988 50.5 | 2.303 58.5 | 0.484 12.3 | |
| MN12A | 88 40 | 0.059 1.5 | 198 90 | 1/2" 12.7 | 0.941 23.9 | 1.181 30 | 0.965 24.5 | 1.122 28.5 | 0.413 10.5 | |
| MN16A | 132 60 | 0.059 1.5 | 243 110 | 5/8" 15.8 | 1.177 29.9 | 1.417 36 | 1.201 30.5 | 1.358 34.5 | 0.413 10.5 | |
| MN25A | 221 100 | 0.059 1.5 | 386 175 | 1" 25.4 | 1.567 39.8 | 1.890 48 | 1.594 40.5 | 1.831 46.5 | 0.413 10.5 | |
| MN30A | 739 335 | 0.059 1.5 | 1290 585 | 1 3/16" 30 | 1.965 49.9 | 2.362 60 | 1.988 50.5 | 2.303 58.5 | 0.484 12.3 | |
| MN12SS | Consultar Consultar | 0.059 1.5 | 198 90 | 1/2" 12.7 | 0.941 23.9 | 1.181 30 | 0.965 24.5 | 1.122 28.5 | 0.413 10.5 | |
| MN16SS | Consultar Consultar | 0.059 1.5 | 243 110 | 5/8" 15.8 | 1.177 29.9 | 1.417 36 | 1.201 30.5 | 1.358 34.5 | 0.413 10.5 | |
| MN25SS | Consultar Consultar | 0.059 1.5 | 386 175 | 1" 25.4 | 1.567 39.8 | 1.890 48 | 1.594 40.5 | 1.831 46.5 | 0.413 10.5 | |
| MN30SS | Consultar Consultar | 0.059 1.5 | 1290 585 | 1 3/16" 30 | 1.965 49.9 | 2.362 60 | 1.988 50.5 | 2.303 58.5 | 0.484 12.3 |

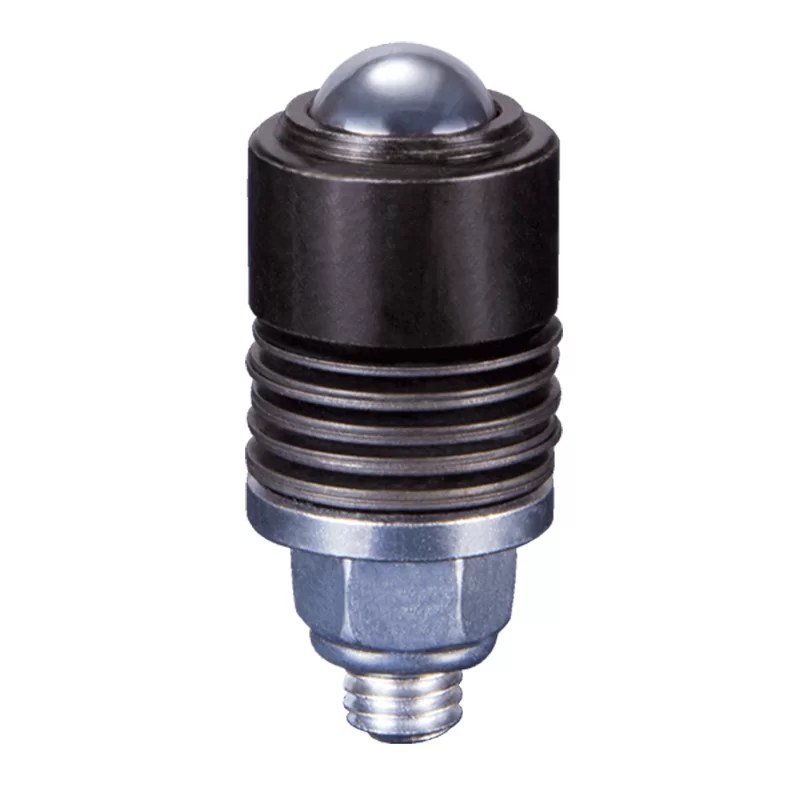

Considere também
As unidades esféricas para serviço médio da série MN são usinadas em aço sólido e endurecidas para resistência ao desgaste. A tampa superior reforçada de aço usinado protege contra o impacto do desalinhamento do item transportado. Lubrificadas para a vida útil e zincadas para resistência à corrosão.
Materiais padrão: corpo e tampa AISI 1015, esferas AISI 52100. Os upgrades de aço inoxidável ‘A’ e ‘SS’ apresentam esferas AISI420, resistência a choques e corpo. As esferas principais de ≥ 19 mm incorporam um feltro de vedação para restringir a contaminação.
Essa série apresenta um único orifício de drenagem.
Baixo atrito1 : 0,002
Velocidade1.5m/sec
Temperatura-30/+100ºC
Resistência a impacto
Orientação Horizontal / Para cima
- Capacidade máxima em qualquer ângulo de orientação.
- Construção usinada com precisão para serviços pesados.
- Design de ‘trilha infinita’ – Precisão mais suave.
- Kits de manutenção e peças de reposição de fábrica desde 1954.
Sujeito a uso e condições.
