Série MM – Unidade de transferência de esferas com mola alojada

Série MM para serviços médios
Diagrama da série MM para serviços médios
Alternar unidades de medida:
Peça Carga (lb)Carga (kg) Deformação Carga Na Deformação Máx lbCarga Na Deformação Máx kg Esfera Ø ″Esfera Ø (mm) A B C D EFile icon Arquivos
MM22 154 70 0.177 4.5 198 90 7/8" 22 1.535 39 2.283 58 1.969 50 0.551 14 2.106 53.5 PDF Step
MM30 298 135 0.276 7 375 170 1 3/16" 30 1.909 48.5 2.756 70 2.441 62 0.689 17.5 2.480 63 PDF Step
MM45 507 230 0.413 10.5 639 290 1 3/4" 45 2.618 66.5 3.957 100.5 3.346 85 1.004 25.5 3.543 90 PDF Step
MM22A 154 70 0.177 4.5 198 90 7/8" 22 1.535 39 2.283 58 1.969 50 0.551 14 2.106 53.5 PDF Step
MM30A 298 135 0.276 7 375 170 1 3/16" 30 1.909 48.5 2.756 70 2.441 62 0.689 17.5 2.480 63 PDF Step
MM45A 507 230 0.413 10.5 639 290 1 3/4" 45 2.618 66.5 3.957 100.5 3.346 85 1.004 25.5 3.543 90 PDF Step
MM22SS Consultar Consultar 0.177 4.5 198 90 7/8" 22 1.535 39 2.283 58 1.969 50 0.551 14 2.106 53.5
MM30SS Consultar Consultar 0.276 7 375 170 1 3/16" 30 1.909 48.5 2.756 70 2.441 62 0.689 17.5 2.480 63
MM45SS Consultar Consultar 0.413 10.5 639 290 1 3/4" 45 2.618 66.5 3.957 100.5 3.346 85 1.004 25.5 3.543 90

As unidades esféricas para serviço médio da série MM são usinadas em aço sólido e endurecidas para resistência ao desgaste. A tampa superior reforçada de aço usinado protege contra o impacto do desalinhamento do item transportado. Lubrificadas para toda a vida útil e zincadas para resistência à corrosão.

Materiais padrão: corpo e tampa AISI 1015, esferas AISI 52100. Os upgrades de aço inoxidável ‘A’ e ‘SS’ apresentam esferas AISI420, resistência a choques e corpo. As esferas principais de ≥ 19 mm incorporam um feltro de vedação para restringir a contaminação.

Essa série apresenta um único orifício de drenagem.

Baixo atrito Baixo atrito
1 : 0,002
Velocidade Velocidade
1.5m/sec
Temperatura Temperatura
-30/+100ºC
Resistência a impacto Resistência a impacto
Orientação Horizontal / Para cima

Orientação Horizontal / Para cima


Anilhas de ajuste

  • Compensam irregularidades no furo e no diâmetro.
  • Ideal quando só é possível acessar um lado da superfície de montagem.
Carga média Peça Ø do furo Min / Max A BFile icon Arquivos
MM22 TR36 1.488 - 1.496 37.80 - 38.00 1.417 36 0.472 12
MM30 TR45 1.843 - 1.850 46.80 - 47.00 1.772 45 0.591 15
MM45 TR60 2.445 - 2.453 62.10 - 62.30 2.362 60 0.787 20
Unidade de transferência de esfera Anilha de ajuste

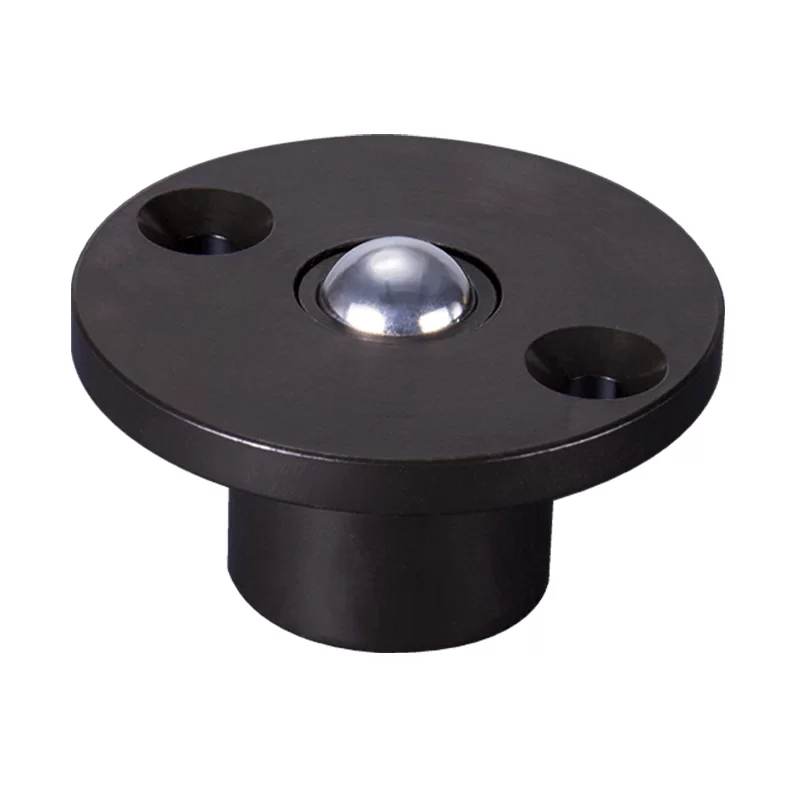

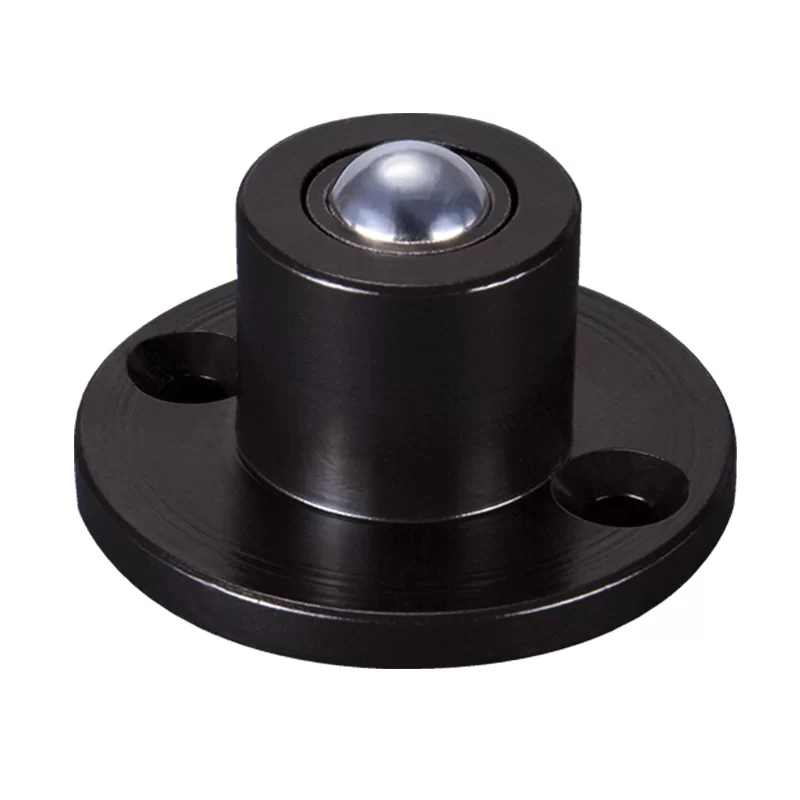

Modelos similares para serviços pesados:

  • Capacidade máxima em qualquer ângulo de orientação.
  • Construção usinada com precisão para serviços pesados.
  • Design de ‘trilha infinita’ – Precisão mais suave.
  • Kits de manutenção e peças de reposição de fábrica desde 1954.
