Omnicasters

Diagramme Omnicasters OC30
Conversion de Poids:
Réf Charge Maximale (lb)Charge Maximale (kg) Bille Ø A B C D Ø E F GÀ partir de €File icon FichiersAdd to Cart
OC30 66 30 1 3/16" 35 2.512 63.8 2.106 53.5 0.354 9 0.984 25 0.512 13 - - - - 22,72PDF STEP
OC30F 66 30 1 3/16" 35 2.512 63.8 2.047 52 0.295 7.5 1.260 32 0.709 18 - - - - 5,86PDF STEP
OC35 66 30 1 3/16" 35 2.362 60 2.362 60 0.378 9.6 1.732 44 - - M10 x 1.5 M10 x 1.5 0.984 25 23,80PDF STEP
OC50 130 60 2" 50 2.953 75 3.031 77 0.701 17.8 1.732 44 - - M10 x 1.5 M10 x 1.5 0.984 25 30,40PDF STEP
OC55 130 60 2" 50 2.992 76 3.307 84 0.531 14 1.623 41.5 1.358 34.5 M10 x 1.5 M10 x 1.5 0.591 15 30,40PDF STEP
OC55B 130 60 2" 50 2.992 76 3.307 84 0.531 14 1.623 41.5 1.024 26.4 M10 x 1.5 M10 x 1.5 0.591 15 41,72PDF STEP
OC100 175 80 4" 104 5.630 143 5.965 151.5 1.142 29 2.283 58 1.812 46 M12 x 1.75 M12 x 1.75 0.984 25 140,10PDF STEP
OC100B 175 80 4" 104 5.630 143 5.965 151.5 1.142 29 2.283 58 1.339 34 M12 x 1.75 M12 x 1.75 0.984 25 165,88PDF STEP

Adaptateur pour montage rapide (OC30 & OC30F uniquement)

  • Les omnicastres offrent un changement de direction rapide – Plus facile à manoeuvrer que les roulettes traditionnelles.
  • Glissent facilement sur les tapis, les bois et les sols en marbre.
  • De multiples trous de drainage evacuent l’eau et les impuretés.
  • Deplacer sans effort des matériaux délicats avec un minimum de dommages.
Surface délicateSurface délicate
VitesseVitesse
1m/sec
TempératureTempérature
-50/+60ºC
Option de freinOption de frein
Drainage rapideDrainage rapide

Il faut également prendre en compte


Kits de fixation en option

Les ecrous a griffes pour bois ( en T) permettent un montage facil. Les écrous et les rondelles sont également fournis pour compléter l’assemblage.

Omnicasters
Fixation de l’ecrou a griffe pour bois
Omnicasters
Omnicasters

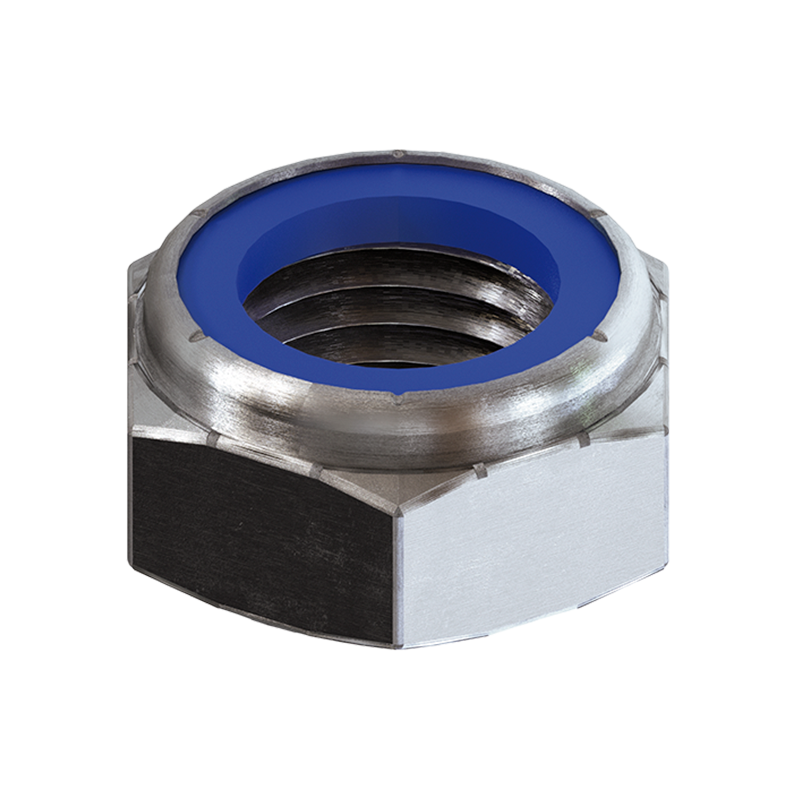

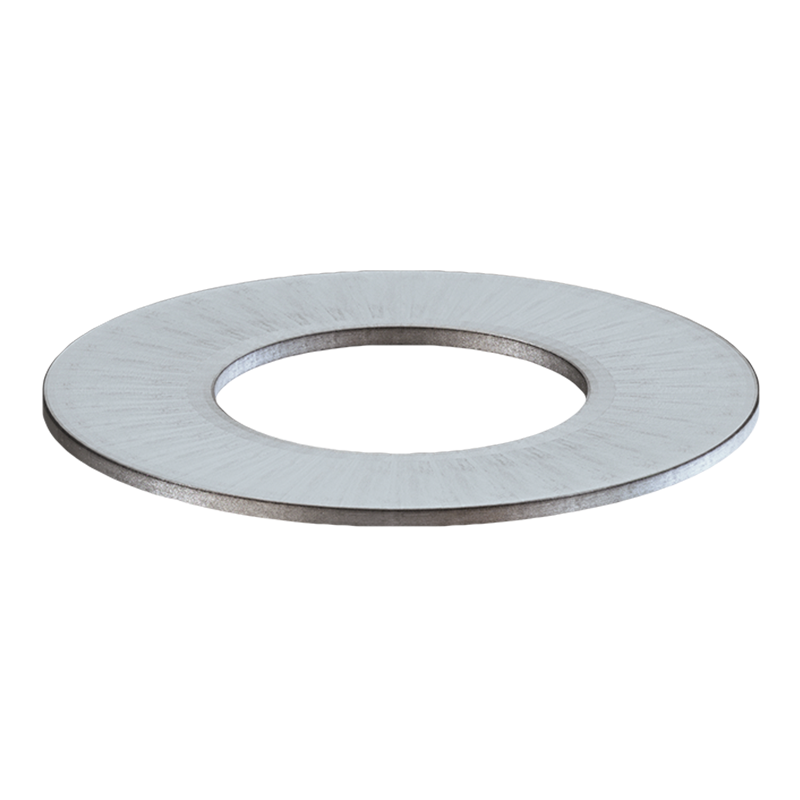

Fixation des écrous et rondelles
Modèle Réf A B C D EÀ partir de €File icon FichiersAdd to Cart
OC30 | OC30F wood insert kit T8 0.875 22.2 0.358 9.1 0.433 11 M8 x 1.25 M8 x 1.25 0.051 1.3 0,47
OC30 | OC30F W8 0.630 16 0.315 8 0.063 1.6 M8 x 1.25 M8 x 1.25 - 0,09
OC30 | OC30F N8 0.567 14.4 0.512 13 0.315 8 M8 x 1.25 M8 x 1.25 - 0,16
OC35 | OC50 | OC55 | OC55B wood insert kit T10 0.984 25 0.441 11.2 0.516 13.1 M10 x 1.5 M10 x 1.5 0.055 1.4 0,66
OC35 | OC50 | OC55 | OC55B W10 0.787 20 0.394 10 0.079 2 M10 x 1.5 M10 x 1.5 - 0,12
OC35 | OC50 | OC55 | OC55B N10 0.744 18.9 0.669 17 0.394 10 M10 x 1.5 M10 x 1.5 - 0,20
OC100 | OC100B wood insert kit T12 1.063 27 0.551 14 0.551 14 M12 x 1.75 M12 x 1.75 0.071 1.8 0,83
OC100 | OC100B W12 0.945 24 0.472 12 0.098 2.5 M12 x 1.75 M12 x 1.75 - 0,16
OC100 | OC100B N12 0.831 21.1 0.748 19 0.472 12 M12 x 1.75 M12 x 1.75 - 0,27

Omnicaster – “Plus rapide qu’une roulette” changement multidirectionnel plus rapide que les roulettes pivotantes!

Omnicaster est une gamme brevetée de roulettes à billes offrant des changements de direction rapides et un glissement sans effort pour un déplacement sans effort. La gamme de roulettes à pivotement rapide Omnicaster est fabriquée à partir de polymères traitè afin de fournir une roulette robuste et non marquante qui offre un changement de direction quasi instantané.

  • De multiples trous de drainage evacuent l’eau et les impuretés.
  • Changement directionnel rapide – plus facile que les roulettes traditionnelles
  • Glissent facilement sur les tapis, les bois et les sols en marbre
  • Déplace sans effort les surfaces délicates avec un minimum de marques et de rayures.

Pourquoi ne pas utiliser des roulettes standard?

Si vous cherchez à éliminer la “traînée de la roulette” (ou l'”angle de la roulette”) pour obtenir un changement de direction instantané, les billes de manutention forte charge y parviendront. Pour les applications domestiques plus légères où l’on souhaite réduire la traînée et l’angle de chasse, les Omnicastors offrent une capacité de virage plus serrée, une manœuvrabilité plus précise et une direction plus rapide que les roulettes conventionnelles.


Comment monter les roulettes?

Tous les modèles d’Omnicaster offrent une fixation par goujon fileté métrique. Nous produisons également une gamme de plaques de fixation carrées et triangulées.

L’OC30 diffère des autres modèles d’Omnicaster car l’unité peut être utilisée dans les deux sens :

  • Montage économique: un simple trou pour le passage de la tige de 25 mm de diamètre suffit.
  • GRIPNECK Adaptateurs pour montage rapide : 10 mm (Q16) et 11 mm (Q17) – Norme de l’industrie du meuble.

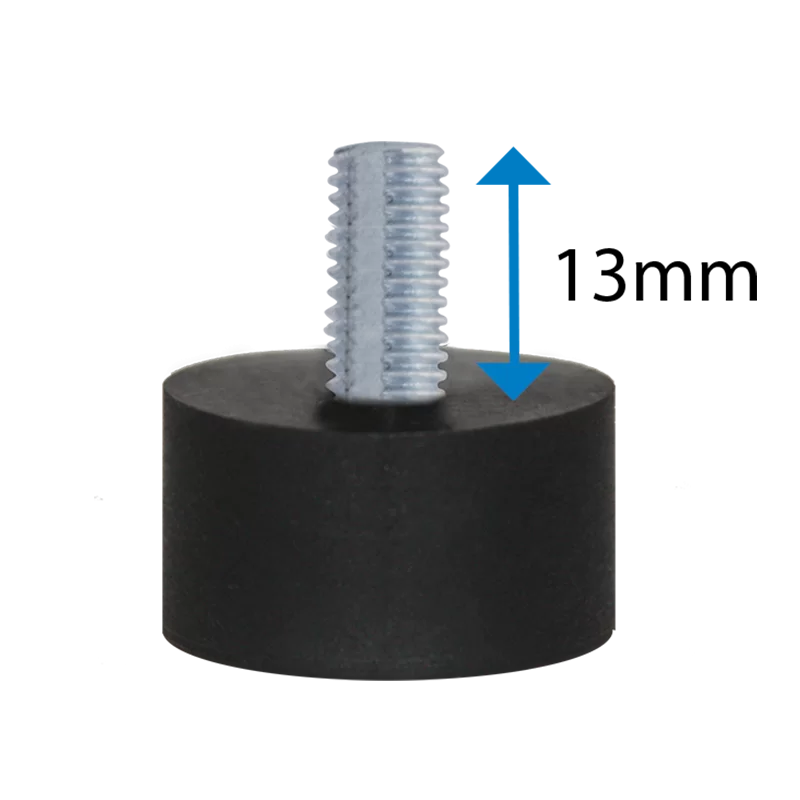

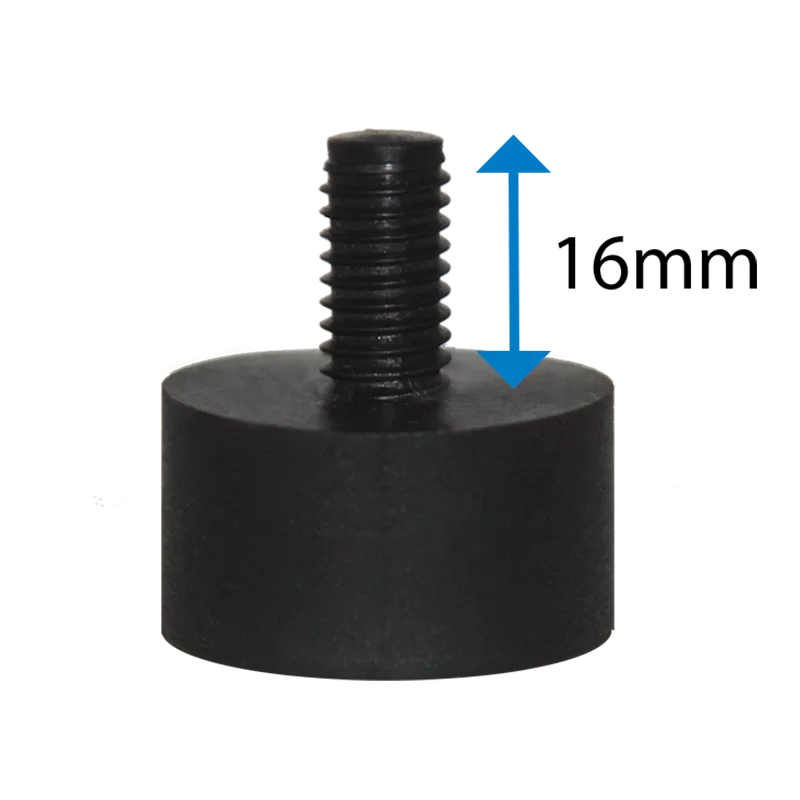

  • Adaptateur de tige pour montage rapide: Filetage M8, M10 et 3/8″ UNC.

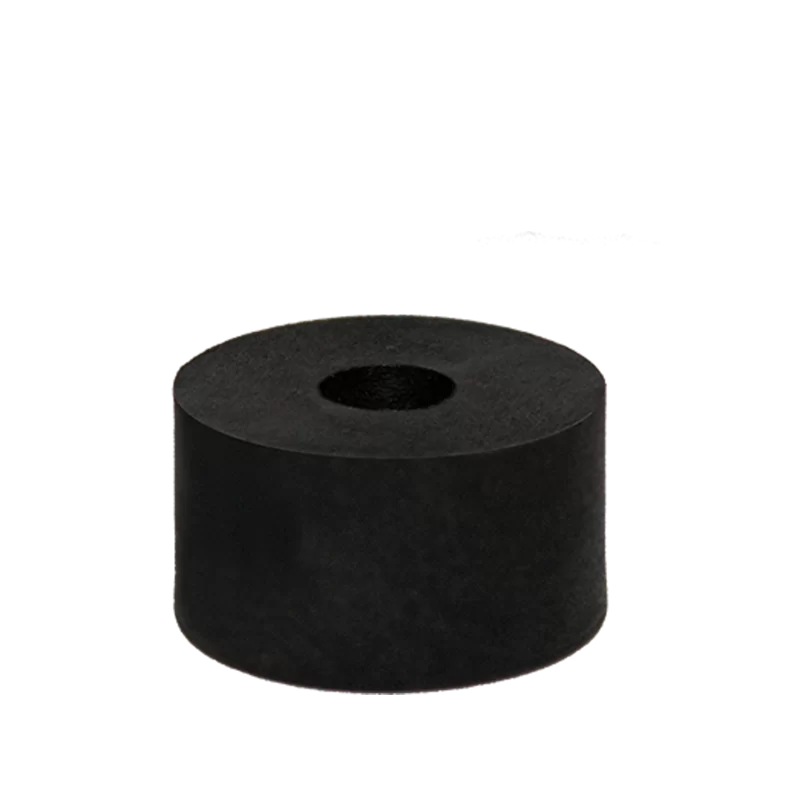

  • Adaptateur avec vis à tête fraisée : Q12 retient les diamètres M6, M8, M10, 5/16″ et 3/8″.

Les Omnicasters OC35, OC50, OC55 et OC55B (freiné) sont dotèes de filetage métrique Iso M10.

  • OC35 & OC50 ont une longueur de filetage de 25 mm.
  • Les modèles OC55 et OC55B ont un filetage de 15 mm.
  • Renseignez-vous sur notre gamme à collerette carrées et triangulées.

Les Omnicasters OC100 et OC100B (freiné) sont dotèes de filetage métrique ISO M12.

  • OC100 & OC100B ont une longueur de filetage de 25 mm.
  • Renseignez-vous sur notre gamme à collerette carrées et triangulées.

Fabrication et performance d’Omnicaster

Les Omnicasters sont constitués d’une grande boule principale qui est retenue dans un corps en polymère spécialement fabriqué. Le logement est renforcé de verre et contient également notre mécanisme spécial breveté qui permet à la bille principale de changer de direction avec un minimum de traînée de la roulette.

Quelles sont les capacités de charge?

ModèleDiamètre de la boule (mm / pouce)Charge maximale (kg / lbs)
OC30 – OC3535mm / 1 3/16”30kg / 65lbs
OC50 – OC55 – OC55B50 / 2”60kg / 130lbs
OC100 – OC100B103mm / 4’80kg / 175lbs

Les modèles OC100 et 100B comportent une “boule d’amortissement Elastomar” brevetée. Ce matériau a un coefficient de frottement plus élevé que le matériau en résine phénolique utilisé dans les autres modèles Omnicaster, mais représente un bon compromis entre les caractéristiques de frottement et d’usure.


Environnements et conditions pour les omnicastères

TEMPERATURE – résistance de -20°C / +60 (degrés centigrades) OU -5°F / 140°F (degrés Fahrenheit).

VITESSE – Vitesse maximale en charge : 1 mètre/seconde – 3 pieds/seconde (intermittent).

ORIENTATION – Pour éviter tout biais directionnel, les Omnicasters fonctionnent mieux en position verticale “boule en bas” ou “boule en haut” (la boule principale étant la plus haute).

DRAINAGE – Les modèles OC35, OC50, OC100 et OC100B sont équipés de grands drains latéraux pour l’ évacuation des impuretés – les autres modèles sont dotés de mécanismes fermés.


Ai-je besoin d’un mécanisme de verrouillage / d’un frein de stationnement ?

Les modèles OC55B et OC100B sont dotés d’un mécanisme de verrouillage intégré ou frein de positionnement. En déplaçant le levier, exposé sur le côté du corpsr, un anneau interne en acier descend sur la bille principale pour former un frein efficace.

Vous pouvez également envisager un système de freinage autonome ou séparé lorsqu’un certain nombre d’Omnicasters soutiennent un article qui nécessite un freinage, mais que des freins individuels sur chaque unité pourraient s’avérer trop nombreux à déployer. Pensez à nos butées de positionnement pneumatiques (PS25) ou appelez gratuitement nos conseillers techniques.


Roue sphérique SRL – Anciens numéros de pièces

Les Omnicasters étaient à l’origine commercialisés sous la marque Spherical Wheel. Nous avons changé de nom en 2014, mais certains utilisateurs peuvent encore nous reconnaître et reconnaître notre produit sous d’anciens codes de produit – voir l’échange de numéro de pièce pour vous aider à mettre à jour vos dossiers:

Des améliorations apportées à l’outillage, aux matériaux et à la conception ont été réalisés, mais les nouveaux références de pièces remplacent directement les anciennes. Les unités sont toujours assemblées et testées à la main dans notre usine de production familiale en Italie.

Ancienne referenceOMNICASTER (nouvelle reference)
Nice
Nice normal
Nice super
OC30
Une roue bien montèeOC30F
50P
50P Normale
50P super
OC55
50P avec frein
50P Normal avec frein
50P super avec frein
OC55B
Platine normal
Platine super
OC50
106P
106P Normale
106P super
OC100
106P avec frein
106P Normal avec frein
106P super avec frein
OC100B

Vous ne trouvez pas ce que vous cherchez?

Essayez de rechercher des mots-clés, numéros réfrérence, capacitè de charge et types de fixation.

Conseils techniques gratuits

Téléphone: +33 (0) 1 87 21 00 69
